名称 |
料号 |
描述 |
|
G102-01 |
802-003-0001 |
H110芯片,4LAN,SATA SSD,4G 5G不带扩展/DC19V/4.74A/90W适配器/257mm(W)x191mm(D)x79mm(H) |
|
G102-02 |
802-003-0002 |
C236芯片4LANnVME SSDRaid01,4G 5G不带扩展/DC19V/4.74A/90W适配器/257mm(W)x191mm/D)x79mm(H) |
|
G102-03 |
802-003-0003 |
H1104LAN 2PCISATA SSD 4G 5G可选风扇/DC19V/9.23A/179.985W适配器/257mm(W)x191mm(D)x134mm(H) |
|
G102-04 |
802-003-0004 |
H1104LAN 1PCle x161PC1SATA SSD 4G 5G可选风扇/DC19V/9.23A
/179.985W适配器/257mm(W)x191mm(D)x134mm(H) |
|
G102-05 |
802-003-0005 |
H110.4LAN1PCle x161PCle x1,SATA SSD 4G 5G可扇/DC19V/923A
/179.985W适配器/257mm(W)x191mm(D)x134mm(H) |
|
G102-06 |
802-003-0006 |
C236/4LAN/PClex16/PClex4/nME SSD/Raid0/1/4G/5G/选风扇/DC19V/
9.23A/179.985W适配器/257mm(W)x191mm(D)x134mmH |
|

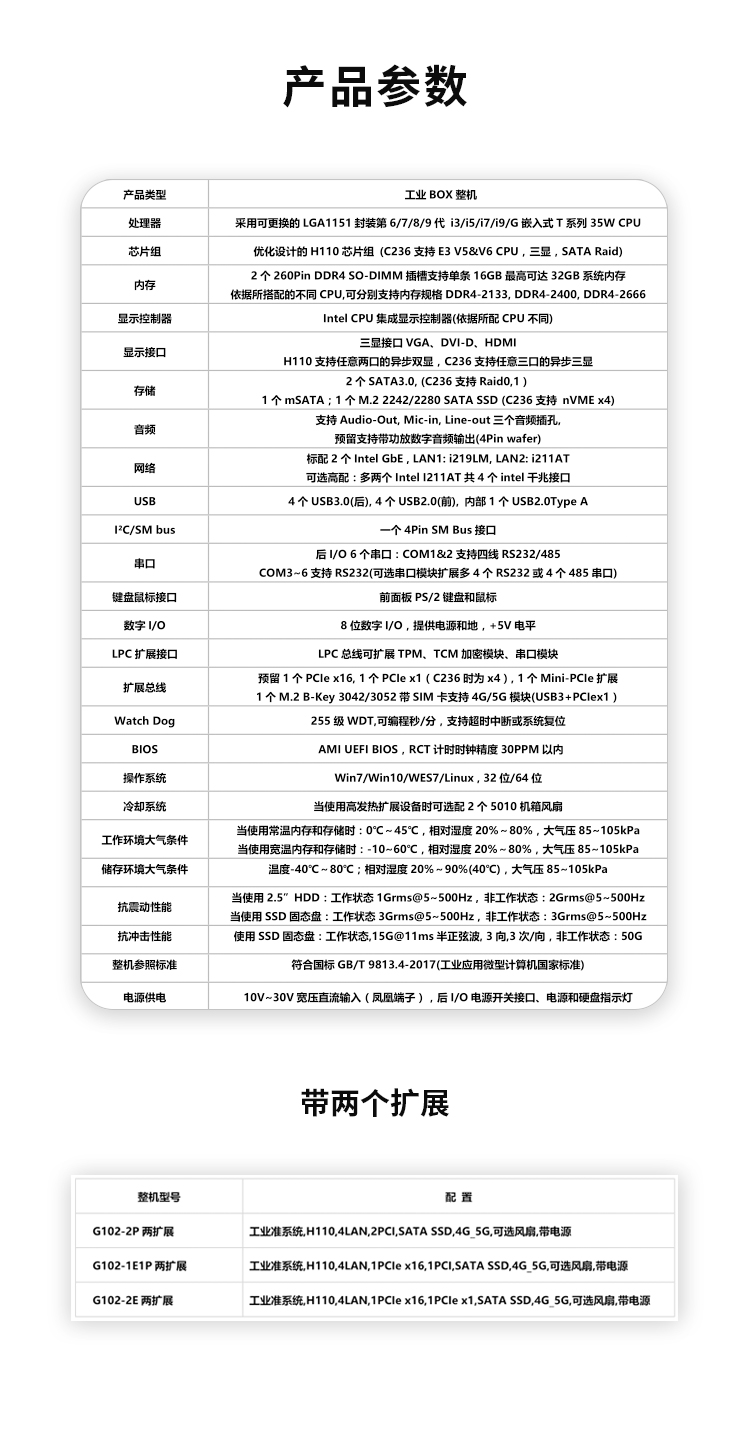

产品型号 |
AIBOX-1151 |
|
产品类型 |
工业BOX整机 |
|
处理器 |
采用可更换的LGA1151封装第6/7/8/9代 i3/i5/i7/i9/G嵌入式T系列35W CPU |
|
芯片组 |
优化设计的H110芯片组 (C236支持E3 V5&V6 CPU，三显，SATA Raid) |
|
内存 |
2个260Pin DDR4 SO-DIMM插槽支持单条16GB最高可达32GB系统内存
依据所搭配的不同CPU,可分别支持内存规格DDR4-2133, DDR4-2400, DDR4-2666 |
|
显示控制器 |
Intel CPU集成显示控制器(依据所配CPU不同) |
|
显示接口 |
三显接口VGA、DVI-D、HDMI
H110支持任意两口的异步双显，C236支持任意三口的异步三显 |
|
存储 |
2个SATA3.0, (C236支持Raid0,1）
1个mSATA；1个M.2 2242/2280 SATA SSD (C236支持 nVME x4) |
|
音频 |
支持Audio-Out, Mic-in, Line-out三个音频插孔,
预留支持带功放数字音频输出(4Pin wafer) |
|
网络 |
标配2个Intel GbE , LAN1: i219LM, LAN2: i211AT
可选高配：多两个Intel I211AT共4个intel千兆接口 |
|
USB |
4个USB3.0(后), 4个USB2.0(前), 内部1个USB2.0Type A |
|
I²C/SM bus |
一个4Pin SM Bus接口 |
|
串口 |
后I/O 6个串口：COM1&2支持四线RS232/485
COM3~6支持RS232(可选串口模块扩展多4个RS232或4个485串口) |
|
键盘鼠标接口 |
前面板PS/2键盘和鼠标 |
|
数字I/O |
8位数字I/O，提供电源和地，+5V电平 |
|
LPC扩展接口 |
LPC总线可扩展TPM、TCM加密模块、串口模块 |
|
扩展总线 |
预留1个PCIe x16, 1个PCIe x1（C236时为x4）, 1个Mini-PCIe扩展
1个M.2 B-Key 3042/3052带SIM卡支持4G/5G模块(USB3+PCIex1） |
|
Watch Dog |
255级WDT,可编程秒/分，支持超时中断或系统复位 |
|
BIOS |
AMI UEFI BIOS，RCT计时时钟精度30PPM以内 |
|
操作系统 |
Win7/Win10/WES7/Linux , 32位/64位 |
|
冷却系统 |
当使用高发热扩展设备时可选配2个5010机箱风扇 |
|
工作环境大气条件 |
当使用常温内存和存储时：0℃～45℃，相对湿度20%～80%，大气压85~105kPa
当使用宽温内存和存储时：-10~60℃，相对湿度20%～80%，大气压85~105kPa |
|
储存环境大气条件 |
温度-40℃～80℃；相对湿度20%～90%(40℃)，大气压85~105kPa |
|
抗震动性能 |
当使用2.5”HDD：工作状态1Grms@5~500Hz , 非工作状态：2Grms@5~500Hz
当使用SSD固态盘：工作状态3Grms@5~500Hz , 非工作状态：3Grms@5~500Hz |
|
抗冲击性能 |
使用SSD固态盘：工作状态,15G@11ms半正弦波, 3向,3次/向，非工作状态：50G |
|
整机参照标准 |
符合国标GB/T 9813.4-2017(工业应用微型计算机国家标准) |
|
电源供电 |
10V~30V宽压直流输入（凤凰端子），后I/O电源开关接口、电源和硬盘指示灯 |
|
重量 |
不带扩展整机净重约3.0KG |
|
尺寸（LxWxH） |

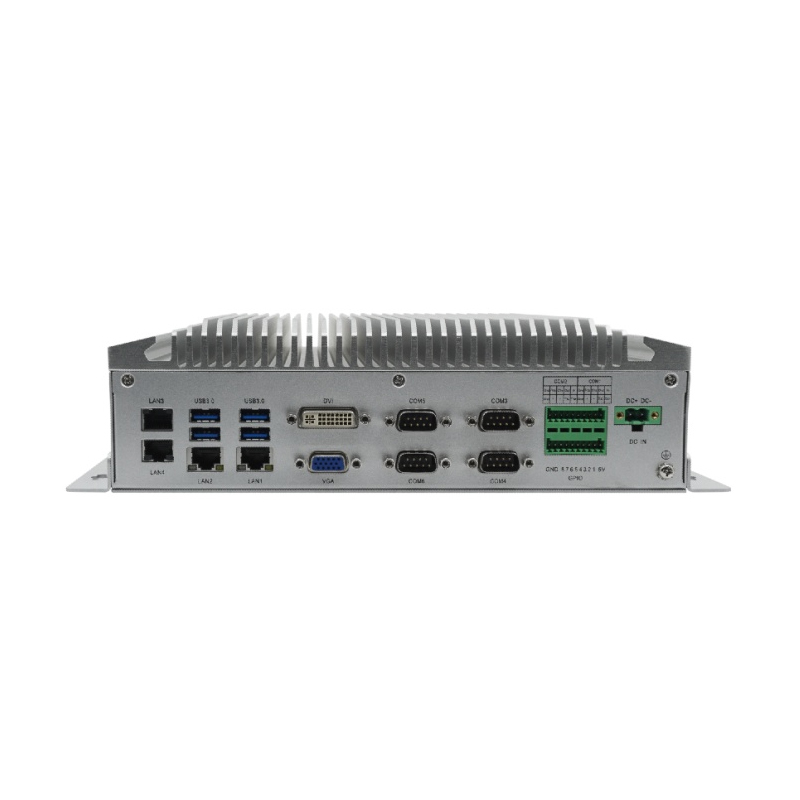

不带扩展：257mm(W)×191mm(D)×79mm(H)

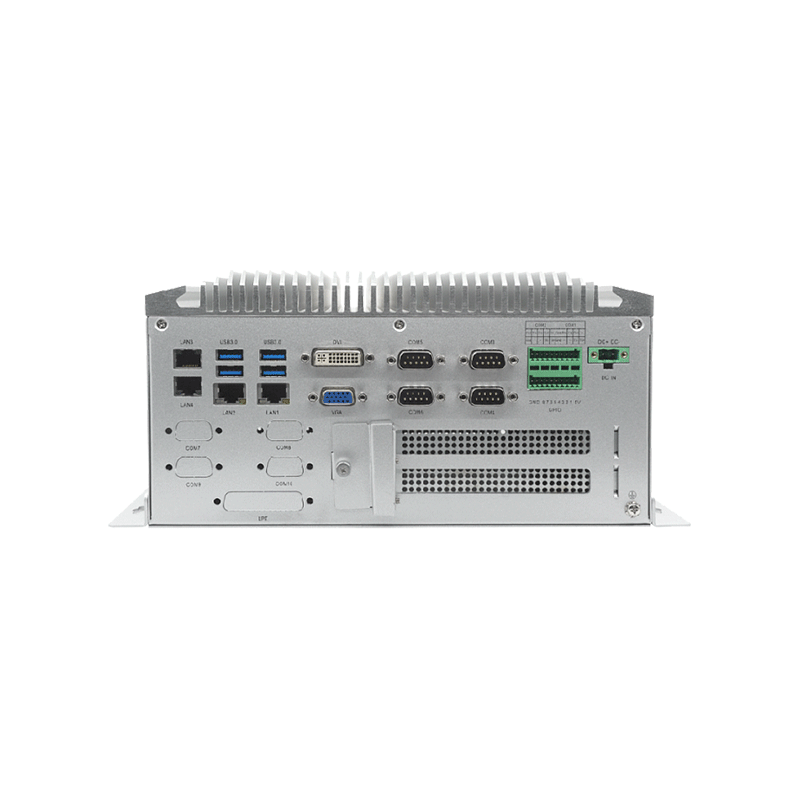

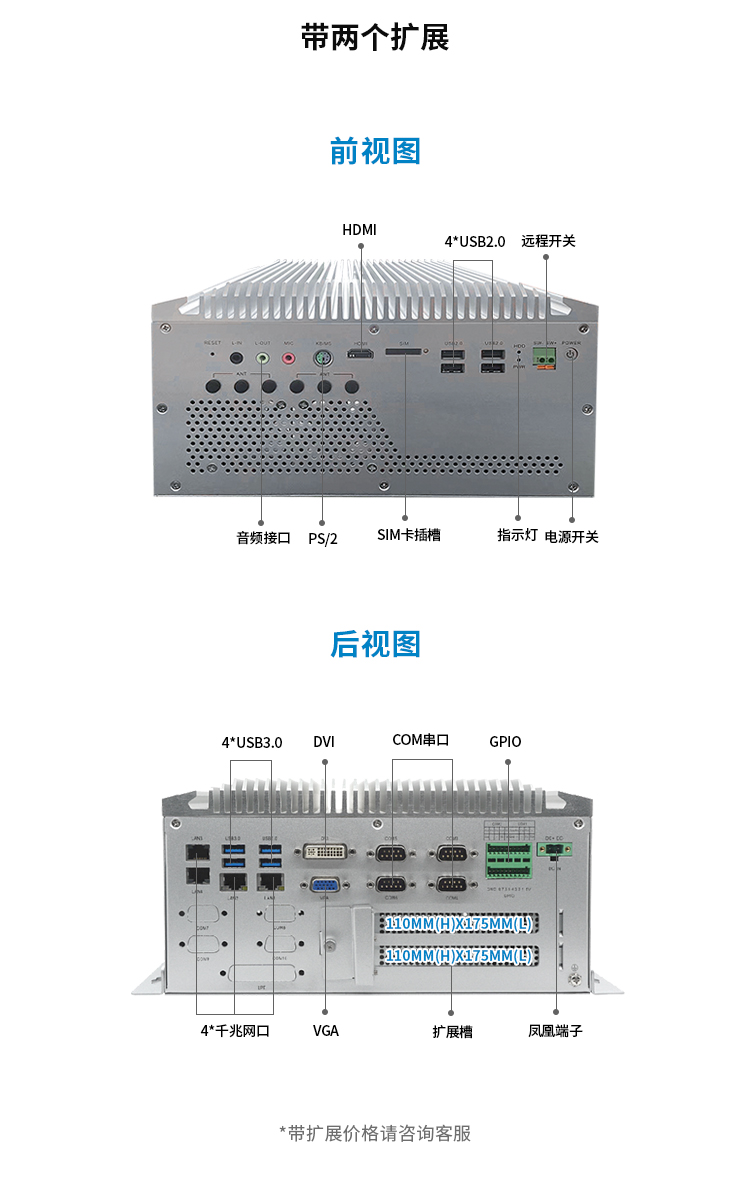

带2扩展：257mm(W)×191mm(D)×134mm(H)
带4扩展：257mm(W)×191mm(D)×189mm(H)
可扩展PCI卡最大尺寸：110mm(H), 175mm(L)
可扩展PCIE卡最大尺寸：122mm(H), 172mm(L) |
