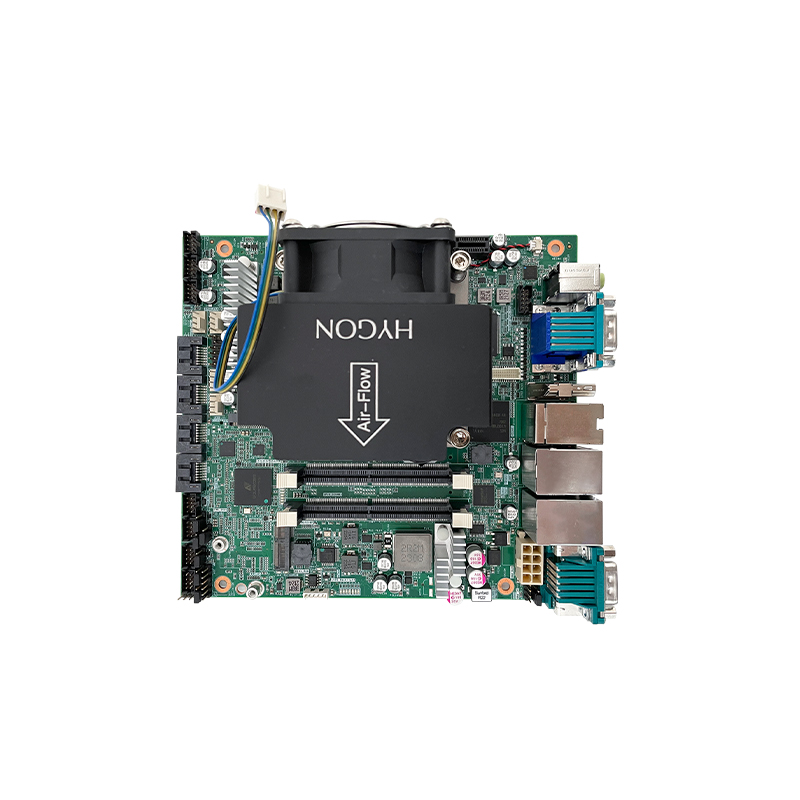

海光3350/M-ITX主板

产品编号：622-001-060101

产品型号：GM7-5601

◆ 2条DDR4内存插槽；最大总支持64GB

◆ 4个RJ45千兆网口；可选WIFI模块

◆ 1 个 PCle3.0 x16 插槽

◆ 4 个 USB3.0 接口, 板内6个USB2.0

◆ 支持麒麟、UOS、Windows 等操作系统

立即订购

型号

料号

描述

GM7-5601

622-001-060101

HG3350/DDR4SODIMM*2/RJ45*4/VGA/HDMI/LVDS/PCIEX16/

M.2*2/SATA3.0*4/USB3.0*4/USB2.0*6/COM*6/GPIO/DC12V

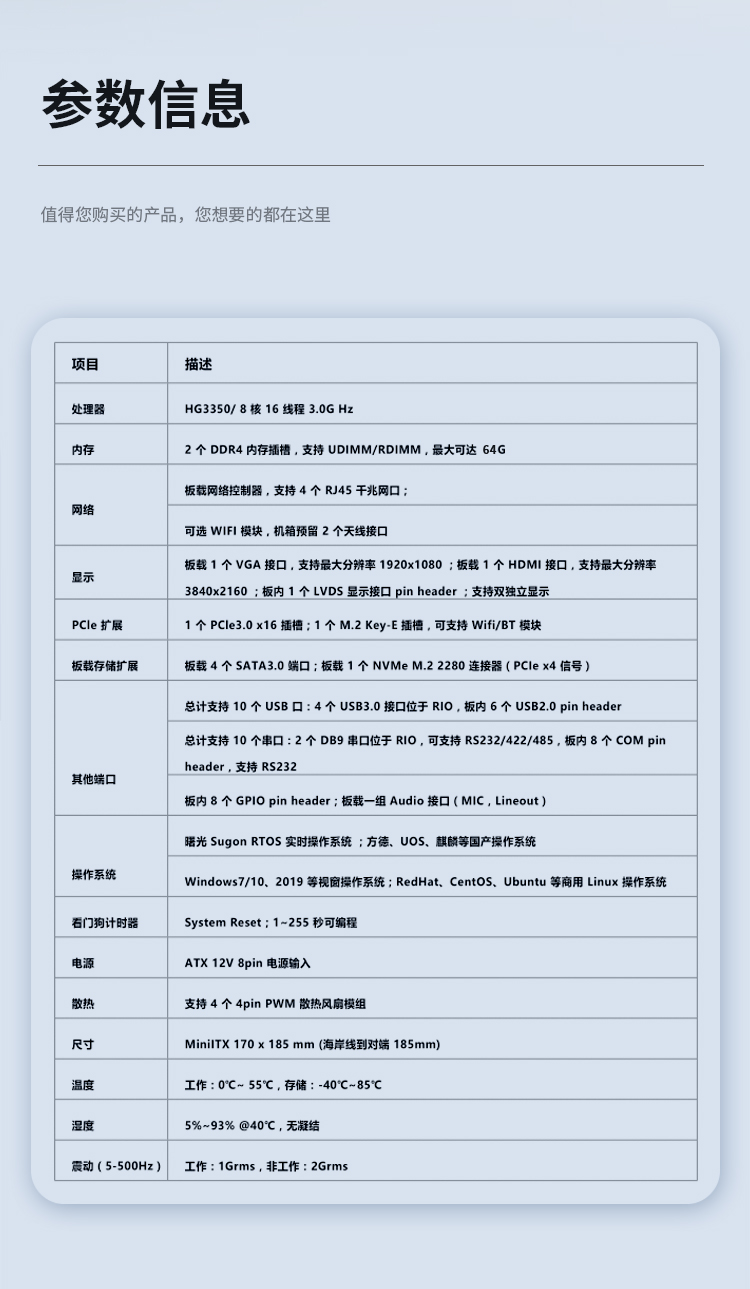

项目	描述

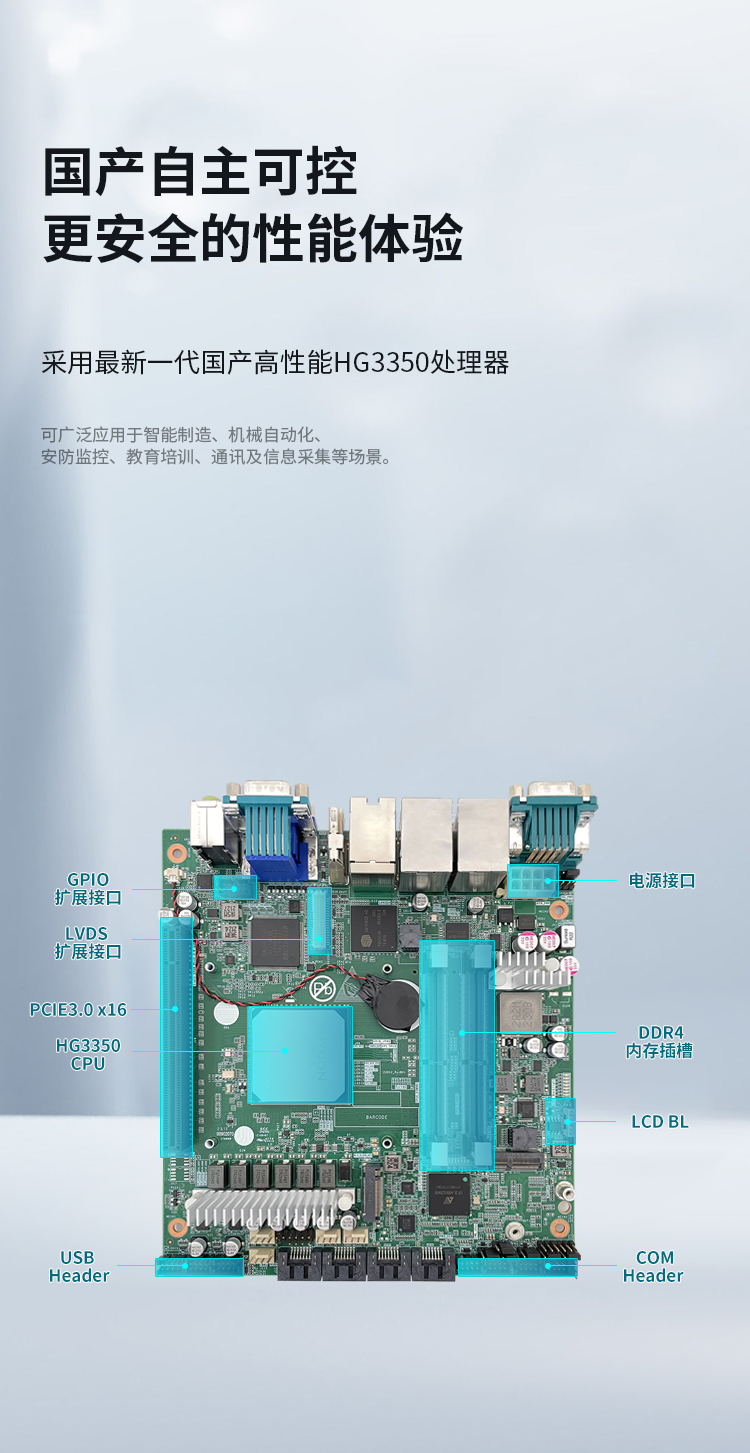

处理器	HG3350/ 8 核 16 线程 3.0G Hz
内存	2 个 DDR4 内存插槽，支持 UDIMM/RDIMM，最大可达 64G
网络	板载网络控制器，支持 4 个 RJ45 千兆网口；
网络	可选 WIFI 模块，机箱预留 2 个天线接口
显示	板载 1 个 VGA 接口，支持最大分辨率 1920x1080 ；板载 1 个 HDMI 接口，支持最大分辨率 3840x2160 ；板内 1 个 LVDS 显示接口 pin header ；支持双独立显示
PCle 扩展	1 个 PCle3.0 x16 插槽；1 个 M.2 Key-E 插槽，可支持 Wifi/BT 模块
板载存储扩展	板载 4 个 SATA3.0 端口；板载 1 个 NVMe M.2 2280 连接器（PCIe x4 信号）

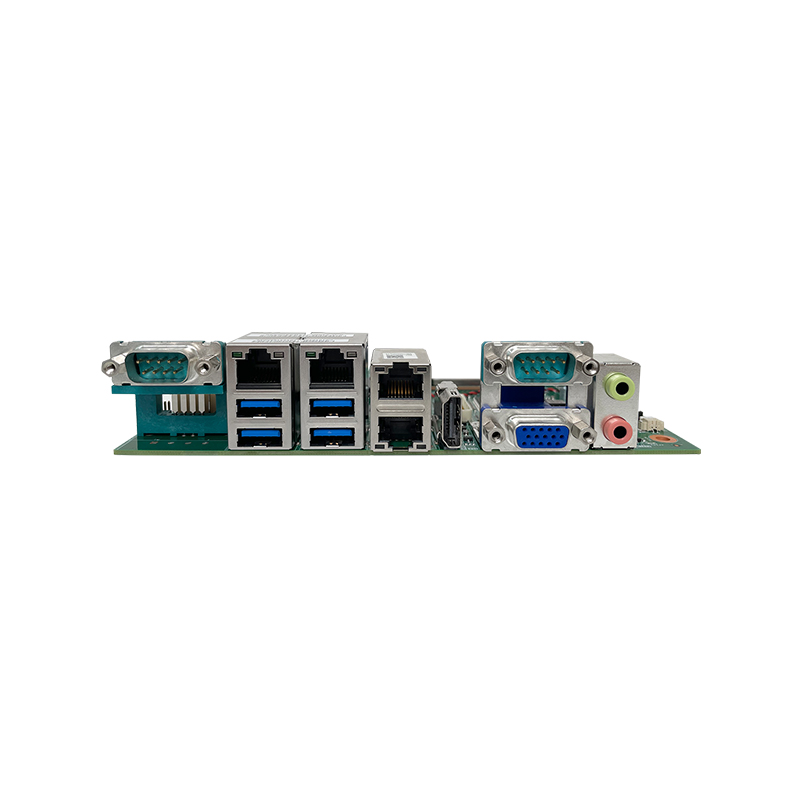

其他端口	总计支持 10 个 USB 口：4 个 USB3.0 接口位于 RIO，板内 6 个 USB2.0 pin header
	总计支持 10 个串口：2 个 DB9 串口位于 RIO，可支持 RS232/422/485，板内 8 个 COM pin header，支持 RS232
	板内 8 个 GPIO pin header；板载一组 Audio 接口（MIC，Lineout）
操作系统	曙光 Sugon RTOS 实时操作系统；方德、UOS、麒麟等国产操作系统
操作系统	Windows7/10、2019 等视窗操作系统；RedHat、CentOS、Ubuntu 等商用 Linux 操作系统
看门狗计时器	System Reset；1~255 秒可编程
电源	ATX 12V 8pin 电源输入
散热	支持 4 个 4pin PWM 散热风扇模组

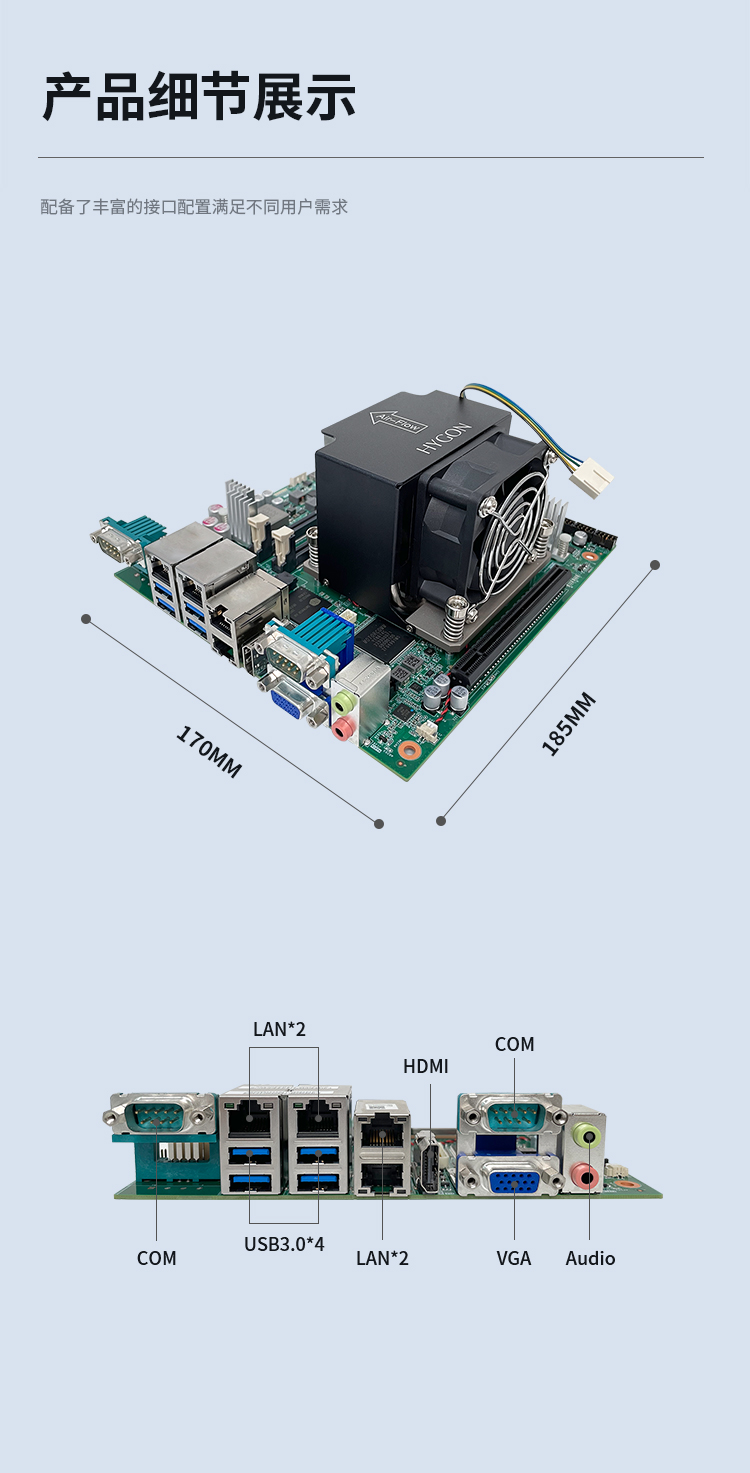

尺寸	MiniITX 170 x 185 mm (海岸线到对端 185mm)
温度	工作：0℃~ 55℃，存储：-40℃~85℃
湿度	5%~93% @40℃，无凝结
震动（5-500Hz）	工作：1Grms，非工作：2Grms
